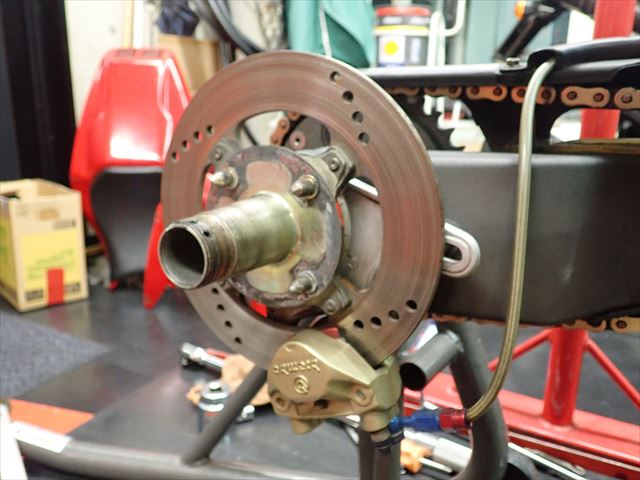

996のリアブレーキパッドの交換。

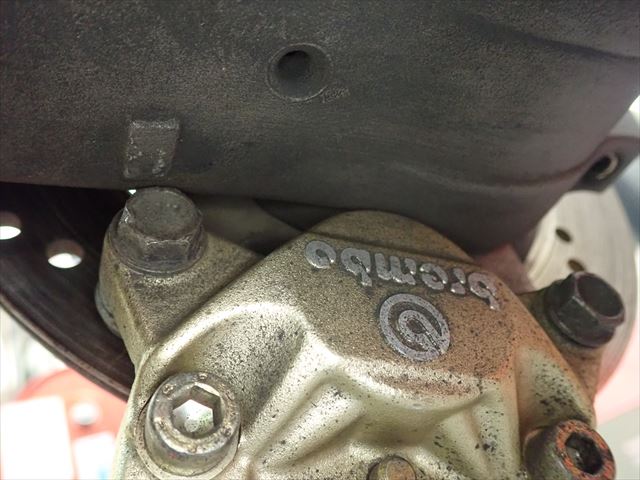

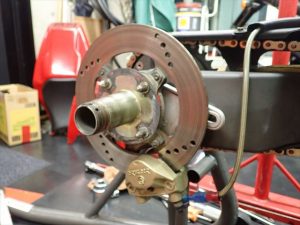

キャリパー固定ボルトがスイングアームと接触？
工具が入らない(￣Д￣；；

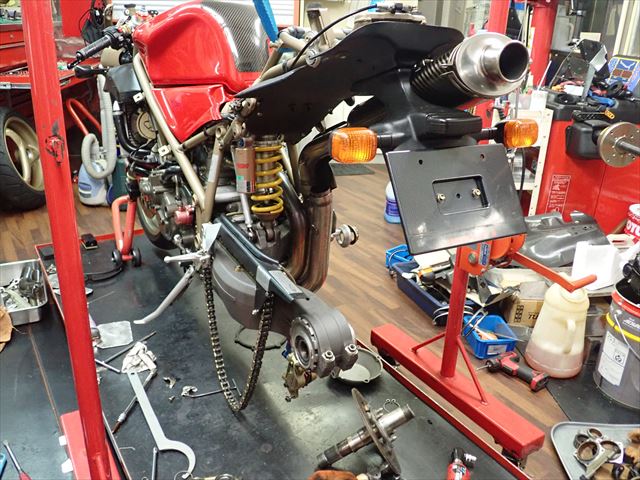

解明していくと

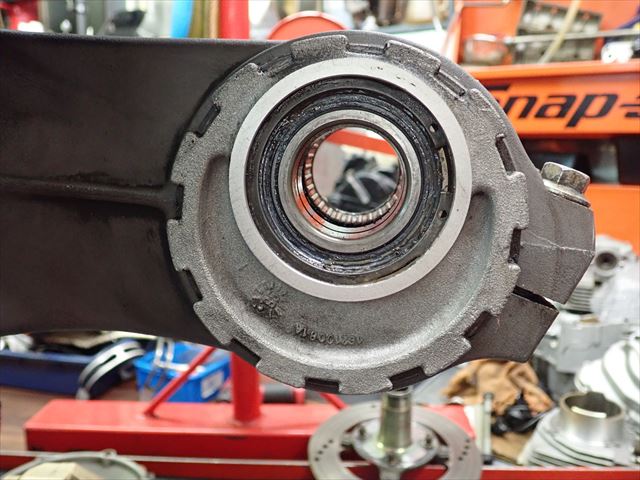

リアのエキセントリックハブの取付位置が真逆。

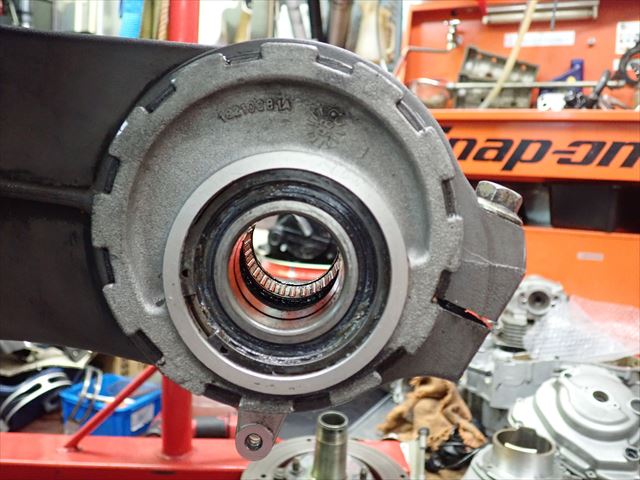

正解はこうだ！（916シリーズはこれで正解だが車種により逆の場合もある）

両持ちスイングアームはチェーン調整の時に調整ボルトを真後ろに
引くことで張りを調整するが片持ちスイングアームの場合真後ろに
引くことが出来ない。そのため、ハブの中心点から偏芯したところに
後輪軸があり、ハブ自体を回すことでチェーンを張ることが出来る。
（軸の位置によって車高が変わるので、レースなどシビアに管理するために
車高調整が出来るが街乗りではあまり影響はない。）

どうしてこうなったのか？
通常は真逆だとキャリパーボルトなどが干渉するため真逆に出来ないよう

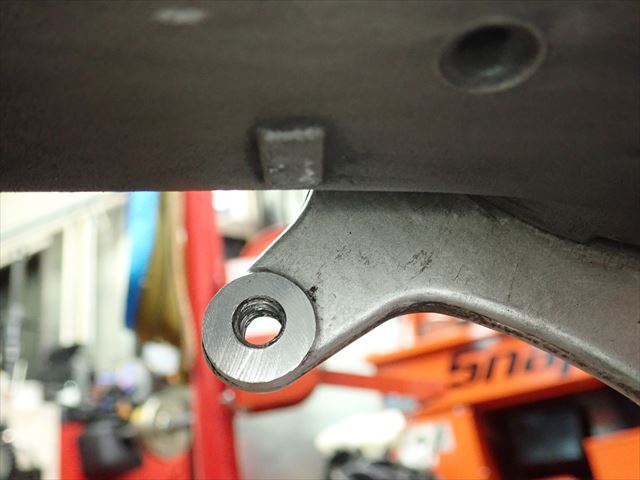

キャリパーホルダーの固定穴とスイングアームから出ていピンで動く範囲を
制限している。

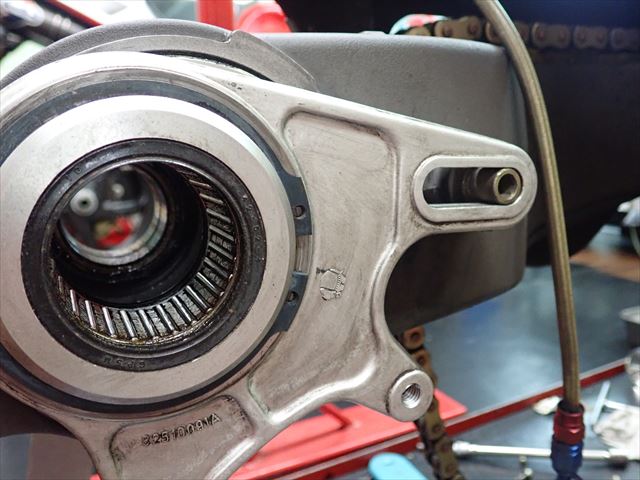

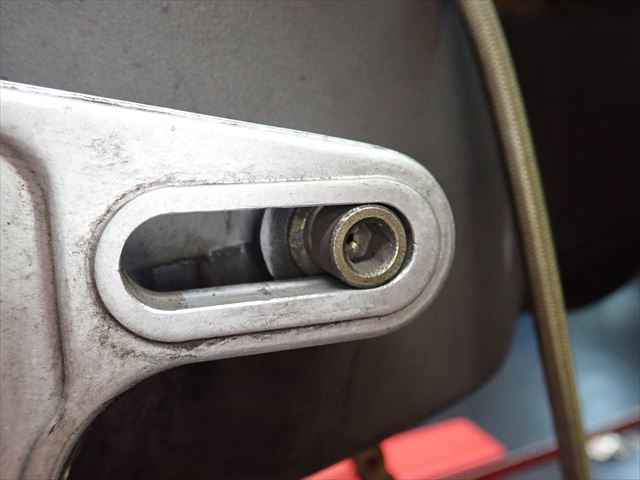

エキセントリックのため、キャリパーホルダーの穴は長穴で
端から端まで180°くらいの範囲でそれ以上ハブが動かないようになっている。

なぜだ！？一体どんな”トリック”を使ったんだ？
そんな時は再現ドラマのように検証。
エキセントリックハブをゆっくり回していくと、
まわる～♪まわる～よ♪　ハブはまわる～♪　（時代　中島みゆき調）

なんと、360°回ってしまうではないか！

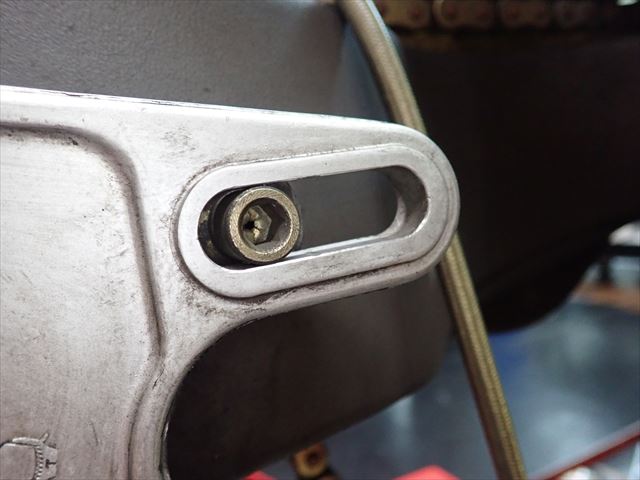

モヤモヤが残るがキャリパーサポートも無事定位置に来たので検証終了！

国産バイクでもエキセントリック方式を使っている車種もあり
KawasakiのGPZ900Rなどはリアの車高を上げるほうに回して
ケツ上がりのフォルムを楽しむ定番カスタム。

車体周りのいじる場合は、静止状態での干渉確認だけではなく動作状態も想定して
ハンドルを切る、サスペンションを作動さる、ブレーキをかける等、走る前に
外装品やブレーキホースやハーネスが干渉しないか確認が必須！
